1a. Prova
Prova A
Prova B
Gabarito

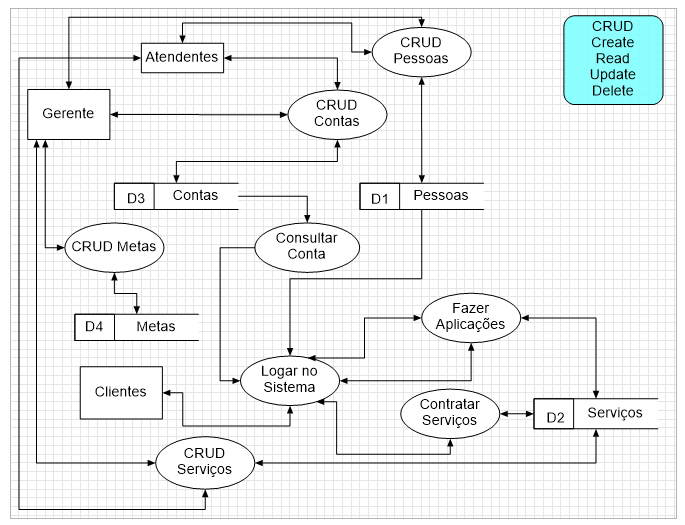

DFD
- Prova A
- Prova B
- Detalhe:
- A versão aprensentada não é a única e ainda pode ser melhorada.
- A avaliação do DFD de cada prova será baseada em critérios específicos.
- Critérios:
- Uma entidade externa não pode estar ligada a outra entidade externa e nem a um depósito de dados
- Um depósito de dados não pode estar ligado a outro depósito e nem a uma entidade externa
- Os símbolos para Entidade Externa, Processos e Depósitos são respectivamente retângulo, elipse e barras paralelas
- Entidades Externas são todos os meios de entrada ou saída de dados e podem ser pessoas, sistemas ou equipamentos
- Todos os processos necessários devem constar no diagrama
- Processos são definidos por Verbo + Objeto
- Deve-se evitar redundância e duplicação para os dados
- Serão avaliados os aspectos relevantes em relação ao problema.

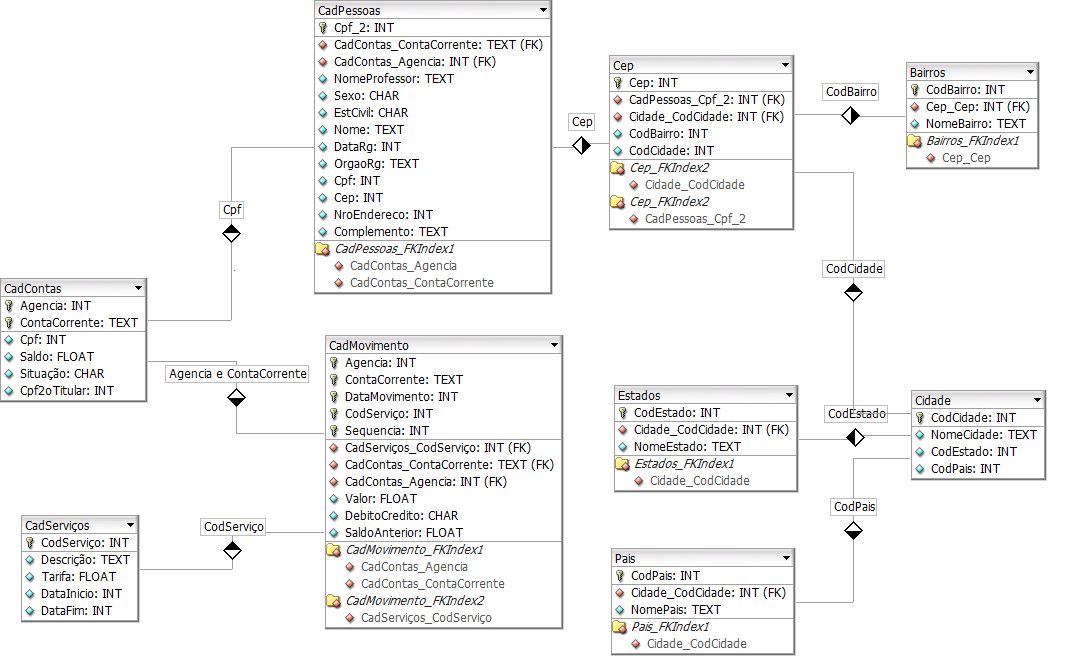

DER
- Prova A
- Prova B
- Detalhe:
- A minha versão não é a única e ainda pode ser melhorada.
- A avaliação do DER de cada prova será baseada em critérios específicos.
- Critérios:
- Todos os depósitos de dados necessários devem ser definidos
- Cada depósito deve ter sua chave primária (ou suas)
- Todos os tipos de dados devem ser descritos
- Estes dados devem estar coerentes com seus tipos (Char, Int, Str ou Text, Float, etc)
- Os relacionamentos entre as tabelas tem que ser mostrados
- Deve-se decompor as tabelas para evitar redundância ou duplicação de dados
